、供油裝置等部件組成
。

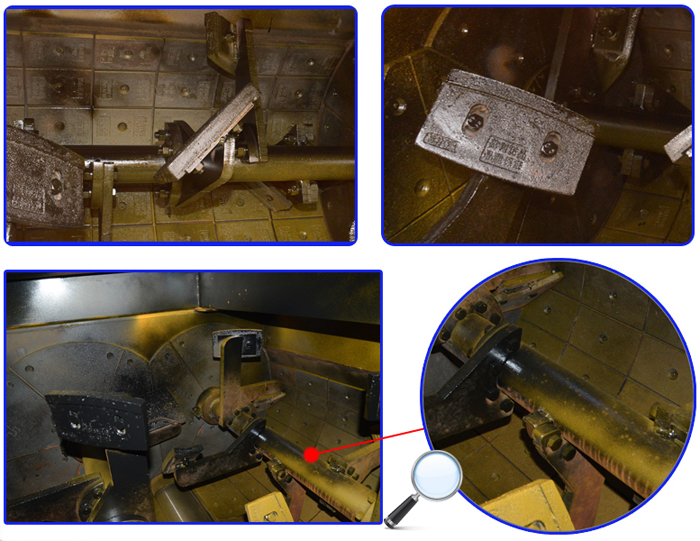

●工作時，電動機帶動二級齒輪減速器
，減速器兩軸經兩對開式齒輪分別帶動兩根水平的攪拌軸反向等速回轉
。
供料系統 Feeding system

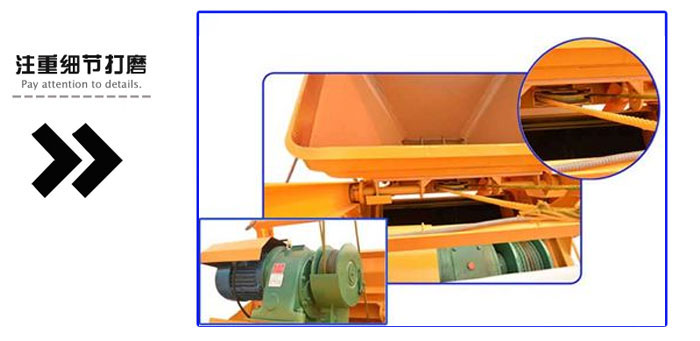

●JS500混凝土攪拌機上料系統由卷?yè)P(yáng)機構、上料架
、料斗
、進料嘴等部件組成。
●制動電機保證料斗在滿負荷運行時可靠地停在任意位置
，制動力矩的大小由電機后座的大螺母調整
。
供水系統 Water supply system
●JS500混凝土攪拌機供水系統由水泵、節流閥
、清洗
、噴淋裝置組成。
●節流閥可調節水的流量
，供水總量由時間繼電器調節
。
卸料系統 Unloading system
●JS500混凝土攪拌機卸料系統由卸料門、氣缸
、或者是液壓缸等機構組成
。
●有三種結構：液壓控制、氣動控制
、手動控制
。
●卸料門安裝在攪拌機底部
，通過氣缸或者液壓缸，實現機動卸料
。
電氣系統 electrical system
●JS500混凝土攪拌機電氣控制線路設有空氣開關
、熔斷器、熱繼電器
，具有短路保護
、過載保護的功能。

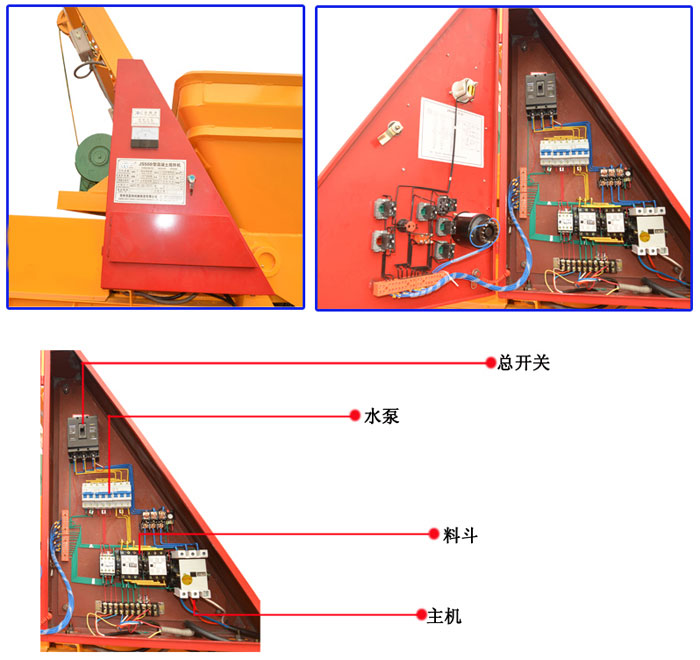

●所有控制按鈕及空氣開關手柄和指示燈均布置在配電箱門上
，并設有門鎖
。
●配電箱內的電器元件裝在一塊緣板上
，安全可靠
，操作維修方便。

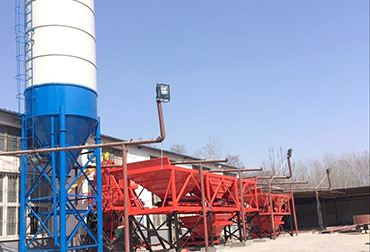

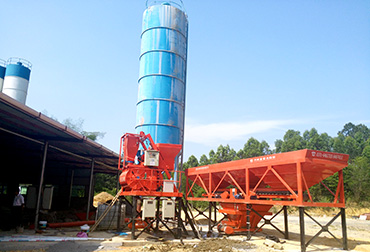

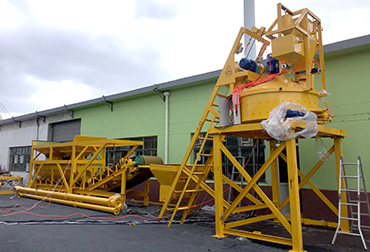

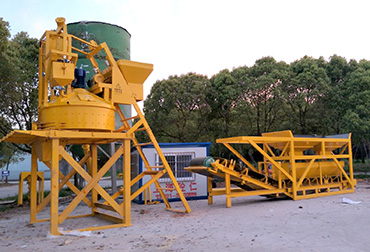

JS500混凝土攪拌機 / 現場
JS500混凝土攪拌機 / 技術參數
| 型號 |
JS500 |
| 出料容量 |
500L |
| 進料容量 |
800L |
| 理論生產量（m3/h）（以攪拌站為基礎） |
≈25 |
| 大骨料粒徑（卵石/碎石） |
≤40/50 |
| 工作循環時間（S） |
72 |
| 整機質量 |
4000 |
| 外形尺寸（長X寬X高）（mm） |
運輸狀態 |
3050X2530X2680 |
| 攪拌葉片 |
轉速 |
35r/min |
| 數量 |
2X7 |
| 攪拌電機 |
型號 |
Y180M-4 |
| 功率 |
18.5 |
| 卷?yè)P(yáng)電機 |
型號 |
YEZ132S-4 |
| 功率 |
5.5 |
| 水泵電機 |
型號 |
BL12-12-1.1 |
| 功率 |
1.1 |
