JS1500混凝土攪拌機 / 簡介
JS1500強制式攪拌機國內國際品牌億立機械生產的1.5方混凝土攪拌機也是75攪拌站主機
、90攪拌站主機
，該機具備了單機獨立作業和與PLD系列配料機組成簡易式混凝土攪拌站的雙重優越性
，還可為攪拌站提供配套主機。
本機卸料高度分別為2.7m
、3.8m二種（或用戶自定）,用戶可自配翻斗車或混凝土攪拌輸送車配套使用。
JS1500混凝土攪拌機 / 圖片實拍

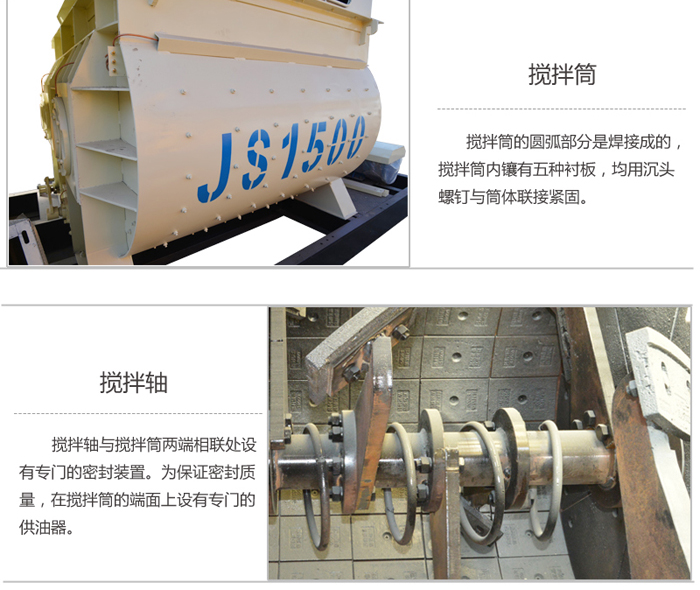

攪拌系統 Mixing system
●攪拌裝置由主軸
、攪拌臂
、葉片、刮板等組成.
●攪拌裝置的兩根相互平行主軸上各裝有7根攪拌臂
，同一主軸上相鄰兩攪拌臂間呈60°分布
，兩根主軸的相對角度關系是固定的，這種固定的關系由兩臺減速機之間的連軸器來保證的
。

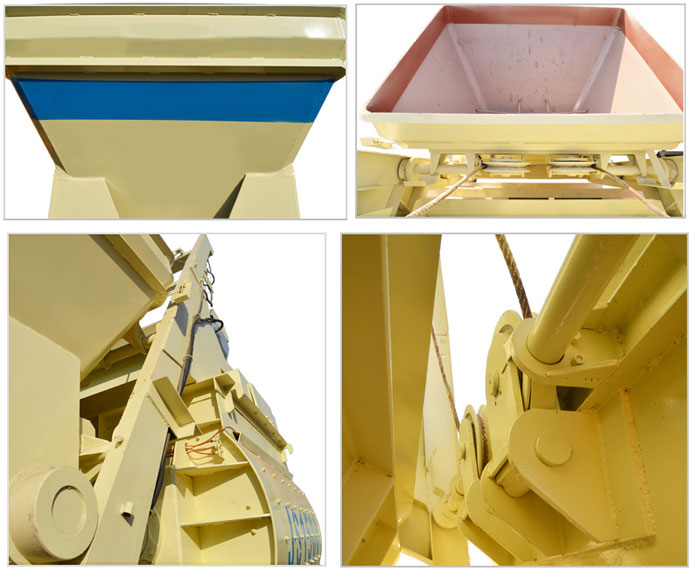

上料系統 Feeding system
●上料系統由卷?yè)P(yáng)機構
、上料龍架、料斗
、進料嘴等組成
。
●制動電動機經減速器帶動卷筒轉動，鋼絲繩經滑輪牽引料斗沿上料架軌道爬升
，當爬升至預設高度時
，料斗底部斗門上的一對滾輪進入上料架水軌道，斗門自動打開
，物料經過進料嘴投入攪拌筒內
。

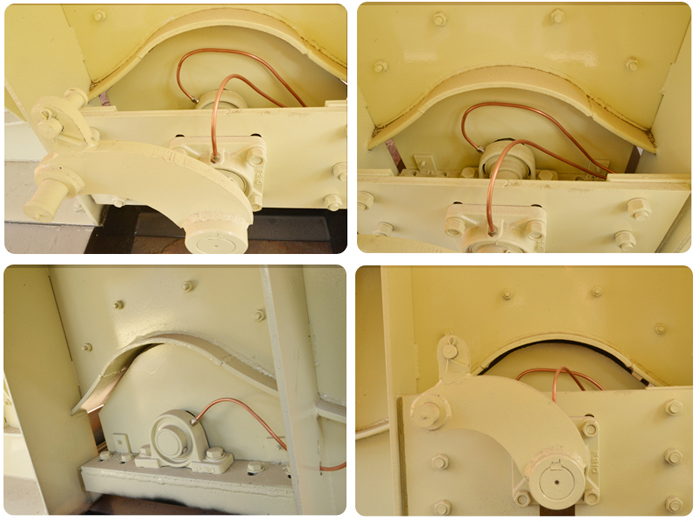

卸料系統 Unloading system
●卸料系統由卸料門、氣泵
、換向閥
、分氣閥、氣缸
、電氣等機構組成
。
●卸料門在攪拌機底部，通過氣缸控制氣動卸料及卸料門的開閉位置
，通過調整密封條的位置可保證卸料門密封
。
●JS1500攪拌機卸料手動操作桿是為臨時停電時應急卸料和氣缸失靈時卸料之用，平時應將其拆下
，以防傷人
。
電氣控制系統 electric control system
●JS1500攪拌機的電氣線路有空氣開關
、熔斷器、熱繼電器
，有短路保護
、過載保護的功能。
●控制按鈕及空氣開關手柄和指示燈均在配電箱門上
，并設有門鎖
。按鈕上有防護罩。

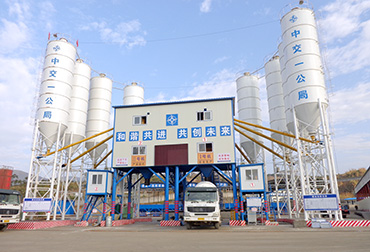

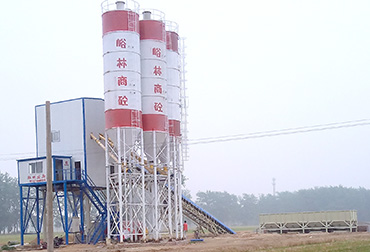

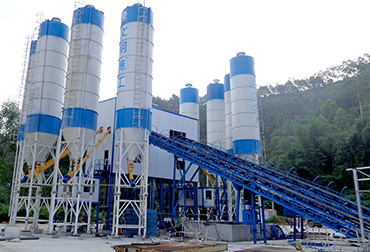

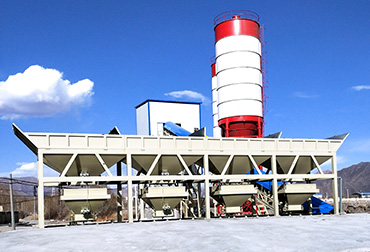

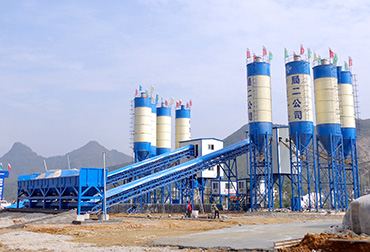

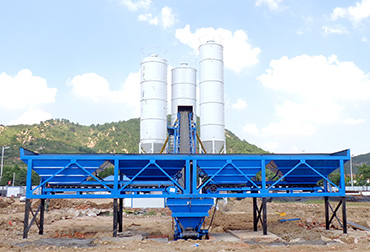

JS1500混凝土攪拌機 / 現場
JS1500混凝土攪拌機 / 技術參數
| 型號 |
JS1500 |
| 出料容量 |
1500L |
| 進料容量 |
2400L |
| 理論生產量（m3/h）（以攪拌站為基礎） |
≈75-90 |
| 大骨料粒徑（卵石/碎石） |
≤60/80 |
| 工作循環時間（S） |
72/60 |
| 整機質量 |
11130 |
| 外形尺寸（長X寬X高）（mm） |
運輸狀態 |
4720X2200X3000 |
| 攪拌葉片 |
轉速 |
23.5r/min |
| 數量 |
2X8 |
| 攪拌電機 |
型號 |
Y180M-4 |
| 功率 |
2X30 |
| 卷?yè)P(yáng)電機 |
型號 |
YEZ180L-4 |
| 功率 |
18.5 |
| 水泵電機 |
型號 |
80JDB-45 |
| 功率 |
3 |
