、機場、港口
、水電等大型工程
，及預制構件、商品混凝土等大方量混凝土的生產
，被廣泛應用于各種工程建設施工中
。
該攪拌站在保證工程效率的前提下，很大限度的節約了資金
，設備可靠性高
，是一種應用范圍較廣泛的攪拌站設備。
免費提供場地布局方案,免費培訓操作技能,并保修終身
。
HZS120混凝土攪拌設備利潤
時產120方混凝土攪拌站成套設備具有良好的投資收益性，年產混凝土約24萬方（每天工作8個小時，一年按300天工作日），按年銷量12萬方計算，約可獲利1020萬元/年，詳細投資方案請咨詢億立投資顧問。
|
項目 |
單價 |
數量 |
總計 |
|
年度經營收入 |
320元/方 |
12萬方 |
3840萬元 |
|
材料成本 |
200元/方 |
12萬方 |
2400萬元 |
|
能源及維保費用 |
12元/方 |
12萬方 |
144萬元 |
|
人工管理費用 |
4.5萬元/人/年 |
10人 |
45萬元 |
|
營業稅 |
6% |
—— |
230.4萬元 |
|
年度經營利潤 |
—— |
—— |
1020萬元 |
HZS120工程攪拌站 / 圖片實拍
攪拌系統 Mixing system

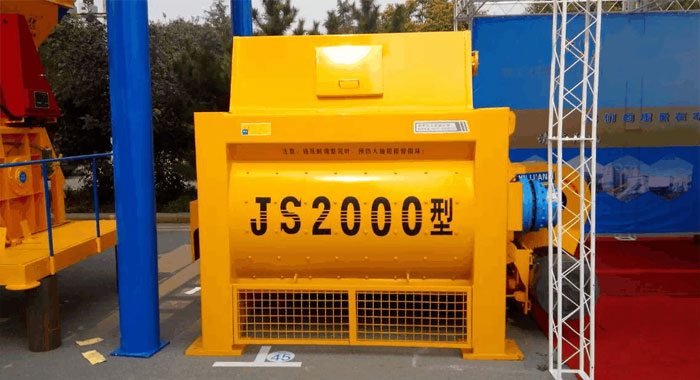

●120攪拌站的攪拌主機采用JS2000雙臥軸強制式攪拌機
，攪拌能力強，攪拌勻質性好
，生產效率高
，使用性能可靠。
●對于干硬性
、塑性及各種配比的混凝土均能達到良好的攪拌效果
。攪拌機上蓋裝有噴水管、檢修門
、觀察門及投料裝置
。
●投料裝置包括水泥、粉煤灰
、骨料投料口及入水裝置
、為了加大水對主軸的沖擊力，在主機上蓋上安裝管道泵
，確保主軸不粘料。
骨料配料及輸送部分 Aggregate proportioning and transportation
●骨料配料及輸送部分由骨料配料機
、斜皮帶輸送機組成
。
●其流程為：砂石料場—儲料倉—計量斗—水平皮帶機—傾斜到帶機。

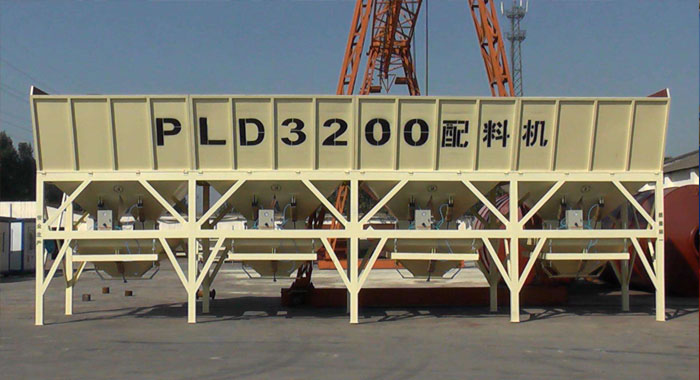

1.骨料配料機
●骨料配料機設有四個骨料倉
，多可用于四種骨料的級配
。
●骨料倉向稱量斗供料
，由微機稱量控制儀控制對物料進行立稱量，可完成稱量設定
、去皮
、補差，輸出控制信號等功能
。
2.斜皮帶機
●斜皮帶機主要由輸送膠帶
、傳動裝置、托滾
、清掃裝置
、機架及扶梯等組成。
●計量后的骨料由水平皮帶機送出后
，由斜皮帶機送入中間儲存斗
。
●斜皮帶輸送機兩側設有檢修通道，下方設有溜槽防止落料
。
粉料儲存及輸送系統 Powder Storage and Transportation System
●粉料儲存及輸送系統由水泥倉
、螺旋輸送機組成。
●其流程為：粉料筒倉—螺旋輸送機—粉料計量斗
。
1.水泥倉
●水泥倉為鋼結構件
，它由支架、筒體
、翻板門
、倉頂收塵器、破拱裝置
、輸料管組成
。
●粉料靠壓力空氣通過輸料管被送入筒倉，倉內產生的壓力氣體通過倉頂收塵器排放出去
。
●各水泥倉中均設有上下料位指示器
，可顯示料倉空滿狀態。
2.螺旋輸送機
●螺旋輸送機是將筒倉中的粉料送入到計量斗內計量的裝置.
●主要由動力傳動裝置
、螺旋軸
、管體、中間支承座
、進出料管等組成
，傳輸率高，密封性好
，沒有粉塵污染
，分節組裝，便于運輸。
計量系統 metering system
●120攪拌站計量系統分為三部分：
●砂石的稱量方式為立計量
，秤的結構有皮帶秤和吊斗秤
；
●水泥和其他粉料稱量方式為單計量，結構上一般為吊斗秤
；
●攪拌用水和外加劑一般用流量計計量或用吊斗秤兩種方式計量
。
電氣控制系統 electric control system
●120攪拌站的控制室為立結構，墻壁用輕質保溫板包封
，內部安放有電控操作系統
，前面為大平面玻璃窗，視野開闊
，光線明亮
。
HZS120工程攪拌站 / 現場
HZS120工程攪拌站 / 技術參數
| 整站部分 |
型號 |
HZS120 |
| 理論生產率 |
120（m3/h） |
| 標準出料高度 |
4（m） |
| 工作循環時間 |
120（s） |
| 外形尺寸（長X寬X高） |
55885x20200x21600（mm） |
| 總裝機容量 |
210（kw） |
| 攪拌機部分 |
型號 |
JS2000 |
| 配料機部分 |
型號 |
PLD3200 |
| 氣動系統 |
空壓機型號 |
1.8-7 |
| 額定排氣量 |
1.67（m3/min） |
| 額定排氣壓力 |
0.8（MPa） |
| 電機功率 |
15（KW） |
| 稱重系統 |
砂石計量精度范圍精度 |
_2%（kg） |
| 水泥計量精度范圍精度 |
_1%（kg） |
| 水計量精度范圍精度 |
_1%（kg） |
| 添加劑計量精度范圍精度 |
_2%（kg） |
