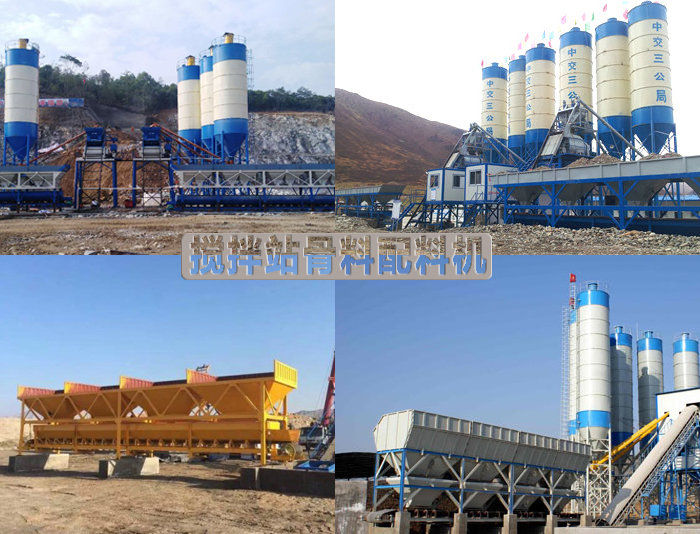

混凝土攪拌站骨料配料機設計要點(圖文)

、PLD1600、PLD2400、PLD3200、PLD4800等。 按貯料倉的數量區分：配料機有2倉、3倉、4倉等多種，1方以下的攪拌站一般配2-3倉配料機為主，能適應各種級配的骨料貯存。1方以上的攪拌機一般配3-4倉配料機為主。每倉貯料容量一般在5-15立方，大容量貯料倉上部可做成裝配式以適應運輸條件。為了提高有效容積，料倉下部應做成兩個錐形斗的落料形式，供料采用氣動控制底門開啟方式。 倉數用戶根據原材料情況確定。
按計量方式區分：配料機有砂、石獨立計量和累積計量?jī)煞N。獨立計量方式的配料機在每個料倉下設置稱量斗，完成配料后通過開啟氣動底門，分別投落到下方的水平皮帶機輸出。累積計量方式的配料機在水平皮帶機上設置檔板與皮帶構成計量槽，骨料落入計量槽與皮帶機一起完成累積計量。兩種計量方式都采用電子稱重形式，動態計量精度都能符合標準規范要求。兩者相比，獨立計量方式的配料機結構高度是有所增加，裝載機上料作業坡道要相應加長。而累積計量方式的配料機在同樣的裝載機上料高度條件下，料倉結構的高度及相應的貯料容量能增加。一般1.5m3 以上主機建議配獨立計量方式的配料機，不然出料皮帶的損傷較大。累積計量方式配料機的水平皮帶輸送機是重載起動工作，因此驅動裝置的電機功率需增加，同時計量槽的結構型式應減小運行時下部流動骨料的截面尺寸和上部骨料的壓力
